Miksi tärinä löysää jatkuvasti työlaitteiden metallipultteja
Vaihteisto läpäisee käyttöönoton ilman ongelmia, ja muutaman viikon kuluttua suojuksen kannatin alkaa kolinaa. Kun huoltohenkilöstö tarkastaa liitoksen, he löytävät kolme pulttia muutaman kierroksen verran taaksepäin ja ohuen öljykalvon hiipivän kierteitä pitkin. Mikään ei epäonnistunut dramaattisesti, mutta kiinnityskuorma, joka piti kokoonpanon koossa, on hiljaa kadonnut. Tämä kuvio on yleinen pumpuissa, kompressoreissa, kuljettimissa, puristimissa ja generaattoreissa, ja se on yksi yleisimmistä syistä suunnittelemattomiin seisokkeihin raskaita pyöriviä laitteita käyttävissä laitoksissa.
Löystyminen tulee harvoin yhdestä syystä. Useimmissa teollisuusliitoksissa kolme voimaa työskentelee yhdessä. Pyörivien akselien ja edestakaisin liikkuvien osien tärinä saa aikaan pieniä suhteellisia liikkeitä pultin ja mutterin tai itse kierteiden välille. Lämpökierto saa metallin laajenemaan ja supistumaan, mikä vähentää esijännitystä joka kerta, kun laite käynnistyy ja pysähtyy. Painepulssien tai törmäysten aiheuttamat dynaamiset kuormat työntää liitosta tavoilla, joita staattinen vääntömomentti ei koskaan odottanut.
3
Tärkeimmät pulttien löystymistä aiheuttavat tekijät useimmissa pyörivissä koneissa: tärinä, lämpökierto ja dynaaminen kuormitus
Tuhansia
Tärinäsyklit minuutissa monissa käynnissä olevissa koneissa riittää perääntämään lukitsemattoman kiinnikkeen ajan myötä
1 liitos
Yksi löysä kiinnitin voi aiheuttaa vuotoja, kohdistusvirheitä tai väsymisvaurioita viereisiin osiin
Huoltoryhmät, jotka seuraavat toistuvia vikoja, löytävät yleensä saman perimmäisen syyn: kierteet kiristettiin kerran oikein, mutta mitään ei suunniteltu pitämään niitä kireällä sen jälkeen.
Perinteiset korjaukset, kuten jousilukkolevyt, hammastetut laippamutterit ja nailonmutterit, auttavat joissakin tapauksissa, mutta jokaisella on rajansa. Jousialuslevyt voivat litistää kuormituksen alaisena ja menettää pureman. Nailonin sisäosat menettävät kitkan lämpötilan noustessa. Turvalanka on työvoimavaltainen ja riippuu teknikolle. Kierrelukitusliima ratkaisee ongelman eri kulmasta, koska se täyttää mikroskooppisen välyksen uros- ja naaraslangan välillä ja kovettuu kiinteäksi kerrokseksi, joka vastustaa sekä pyörimistä että löystymistä. Tästä syystä monet insinööritiimit määrittävät nyt nestemäisen kierrelukon kokoonpanon vakiovaiheeksi.

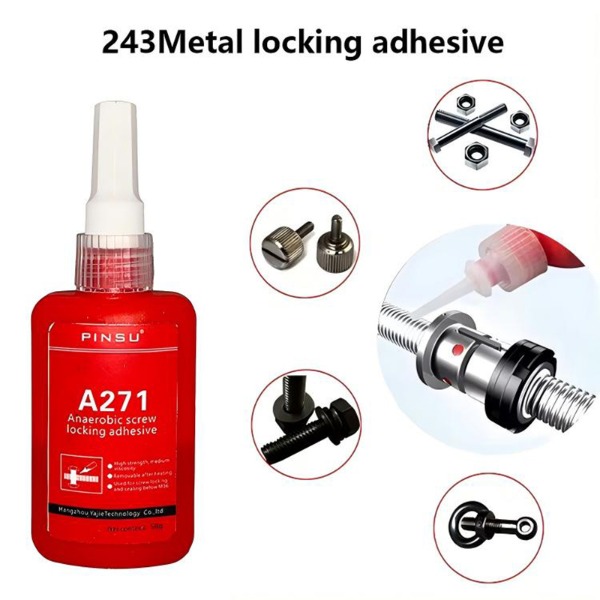

Mikä on anaerobinen lankalokero ja kuinka se paranee
An anaerobinen lankalokero on yksikomponenttinen nestemäinen liima, joka pysyy nesteenä, kun se on alttiina ilmalle, ja kovettuu vain, kun se on suljettu metallipintojen väliin ilman happea. Nimi viittaa tähän käyttäytymiseen. Anaerobinen tarkoittaa, että kemia toimii ilman ilmaa, ja liima on suunniteltu pysymään vakaana pullossa tai pöydällä pitkään ja jähmettymään sitten nopeasti, kun se on tiivistetty kierreliitoksen sisään.
Miten hoito toimii käytännössä
Kovettuminen riippuu kahdesta ehdosta, jotka esiintyvät kiristetyn metallilangan sisällä, mutta eivät ulkopinnalla. Ensimmäinen on hapen puute, joka työnnetään ulos ohuesta raosta, kun pultti kytketään. Toinen on kosketus aktiivisten metallipintojen kanssa, jotka toimivat katalysaattorina ja nopeuttavat kovettumista. Teräs, valurauta ja monet kupariseokset toimivat hyvin tässä roolissa. Kun molemmat ehdot täyttyvät, neste muuttuu kovaksi lämpökovettuvaksi kalvoksi, joka täyttää kierteiden väliset raot ja liittää ne yhteen.
Tyypillisessä teollisessa sovelluksessa alkuperäinen kovettumis tapahtuu lyhyessä ajassa huoneenlämmössä, kun taas täysi lujuus kehittyy pidemmän ikkunan aikana. Tarkka ajoitus riippuu laadusta, metallista, kalvon paksuudesta ja ympäristön lämpötilasta. Insinöörien tulisi lukea tuotetiedot tiettyjen aikojen osalta sen sijaan, että luottaisivat yleisiin sääntöihin, mutta yleinen järjestys on sama lähes jokaiselle tämän luokan tuotteelle.
Mikä erottaa sen yleisliimoista
Yleisliimat ja pikaliimat on suunniteltu liimaamaan ilmalle alttiina olevia pintoja. Ne muodostavat kalvon pinnalle ja pysyvät usein hauraina. Lankakaappi käyttäytyy eri tavalla, koska se on tarkoitettu pysymään kahden osan välisessä rakossa ja pysymään hieman joustavana kovettumisen jälkeen. Se ei muodosta jäykkää lohkoa. Sen sijaan se luo hallitun sidoksen, joka vastustaa liikettä, mutta mahdollistaa liitoksen irrottamisen myöhemmin oikealla menetelmällä. Tämä tasapaino pitämisen ja irrottamisen välillä on tärkein syy, miksi sitä käytetään kiinnikkeissä rakenneosien sijaan.
Kuinka kovettunut kalvo suojaa niveltä
Kovettumisen jälkeen kalvo tekee kaksi työtä kerralla. Se lukitsee kierteet, jotta mutteri ei pääse pyörimään takaisin tärinän vaikutuksesta, ja se tiivistää spiraalireitin, jota nesteet ja kaasut muuten seuraisivat. Koska liima täyttää kierteen välyksen, kosteuden, jäähdytysnesteen ja öljyn on paljon vaikeampi päästä metallipinnoille, joilla korroosio alkaa. Tästä syystä samaa tuotetta kuvataan usein sekä lokeroksi että tiivisteaineeksi sovelluksesta riippuen.
Kierrelukitusliiman tärkeimmät edut teolliseen käyttöön
Kun insinöörit vertailevat lukitusmenetelmiä, he tarkastelevat yleensä neljää tekijää: tärinänkestävyyttä, tiivistyskykyä, kykyä käyttää kiinnittimiä uudelleen ja kuinka hyvin liitos pitää puristuskuormituksensa ajan kuluessa. Alla olevassa taulukossa on yhteenveto siitä, kuinka nestemäinen anaerobinen järjestelmä verrataan yleisimpiin mekaanisiin vaihtoehtoihin.
| Lukitusmenetelmä | Tärinänkestävyys | Vuototiivistys | Uudelleenkäytettävyys | Puristimen kiinnitys |
|---|---|---|---|---|
| Jousilukon aluslevy | Matalasta kohtalaiseen | Ei mitään | Korkea | Vähenee ajan myötä |
| Nylon mutteri | Kohtalainen | Rajoitettu | Kohtalainen | Vähenee lämmön myötä |
| Anaerobinen lankalokero | Korkea | Kyllä | Riippuu luokasta | Vakaa kuormituksen alla |
Tehdastoiminnan käytännön hyödyt voidaan ryhmitellä viiteen osa-alueeseen.
- Tärinänvaimennusteho: Kovettunut kalvo imee mikroliikkeet kierteiden välillä, mikä estää asteittaisen pyörimisen, joka aiheuttaa pumppujen, moottoreiden ja vaihdelaatikoiden löystymistä.
- Vuotojen ja korroosion esto: Kierrevälyksen täyttäminen estää öljyn, veden ja prosessinesteiden hiipimisen kierteen reitillä ja hyökkäämästä metalliin.
- Vakaa esilataus: Koska liima ei väsy kuin jousielementti, liitos säilyttää suunnitellun puristusvoimansa pidemmän huoltovälin ajan.
- Luokkaperusteinen purkaminen: Eri lujuusluokkien ansiosta huoltoryhmät voivat sovittaa poistomenetelmän liitoksen odotettuun käyttöikään.
- Pienemmät kokonaiskustannukset: Vähemmän suunnittelemattomia seisokkeja, vähemmän vaihtokiinnittimiä ja vähemmän aikaa irtonaisten osien kiristämiseen ylittävät yleensä itse liiman pienet kustannukset.
Monissa laitoshuoltokatsauksissa säästöt näkyvät vähemmän ostohinnassa ja enemmän lyhennetyissä seisokeissa. Yksittäinen vältetty seisokki tuotantolinjalla voi kattaa liimakustannukset useamman koneen koko vuoden huollosta.
Metallikierteen tiivistysaineen yleiset käyttöskenaariot
Tuotteen valinta on helpompaa, kun sovellus on selkeä. A metallikierretiiviste on hyödyllisin liitoksissa, joissa kaksi vaatimusta täyttyvät: kiinnitin ei saa vetäytyä, eikä kierrereitti saa päästää nestettä ulos. Seuraavat skenaariot ovat yleisimpiä teollisuustyössä.
Koneiden ja laitteiden kokoonpano
Työstökoneet, pumppujen rungot ja vaihteistot sisältävät monia pultteja, jotka näkevät jatkuvaa tärinää. Näiden kiinnikkeiden lukitseminen liimalla vähentää toistuvien vääntömomentin tarkistusten tarvetta ja auttaa säilyttämään akselien, laakereiden ja koteloiden välisen kohdistuksen. Pumppukoteloissa sama kalvo estää myös vuotamisen kierteitä pitkin, mikä muuten vaatisi tiivisteen vaihtoa.
Autojen ja kuljetusten osat
Alustan komponentit, moottorin kiinnikkeet ja pakoputket kohtaavat tien tärinää, lämpöä ja kosteutta. Anaerobista lukitusta käytetään laajasti näillä alueilla, koska kovettunut kalvo jatkaa toimintaansa toistuvien lämmitys- ja jäähdytysjaksojen aikana ja kestää tiesuolaa ja pesukemikaaleja. Huoltoryhmät käyttävät sitä usein kokoonpanon aikana sen sijaan, että luottaisivat myöhempään tiukkuuteen.
Hydrauliset ja pneumaattiset järjestelmät
Hydraulilinjojen ja liittimien kierreliitokset ovat klassinen vuotokohta. Tiivistyslaadun lisääminen ulkokierteeseen auttaa sulkemaan spiraalireitin, josta hydrauliöljy tai paineilma muuten pääsisi ulos. Tiimien tulee varmistaa, että valittu tuote on yhteensopiva järjestelmän teknisissä tiedoissa lueteltujen nesteen ja käyttöpaineen kanssa.
Raskaat teollisuuslaitteet
Generaattorit, murskaimet ja myllykäytöt yhdistävät raskaat kuormat suuriin lämpötilavaihteluihin. Näissä koneissa rakennekiinnittimille valitaan usein korkealujuuslaatuja, jotka eivät saa koskaan löystyä yksikön käyttöiän aikana. Irrotus on suunniteltu huoltotapahtumaksi, joka sisältää kokoonpanon lämmittämisen vaadittuun lämpötilaan ennen purkamista.
Huolto- ja korjaustyöt
Kenttäkorjauksiin liittyy usein kuluneita kierteitä, aiemmin vaurioituneita pultinreikiä tai jo kerran löystyneitä kiinnikkeitä. Näissä tapauksissa kierrelukko voi auttaa palauttamaan liitoksen täyttämällä pienet epätasaisuudet ja luomalla uuden lukitun liitoksen. Teknikkojen tulee puhdistaa kierteet perusteellisesti ennen liiman levittämistä, koska kontaminaatio on yleisin syy korjausten epäonnistumiseen.
- Koneiden kokoonpanolinjat ja vaihteistohuolto
- Autojen runko, moottori ja pakoputket
- Hydrauliliittimet ja pneumaattiset liitännät
- Raskaat laitteet, generaattorit ja murskaimet
- Korjaus ja ennakoiva huolto paikan päällä
Kuinka valita oikea anaerobinen lankalokero
Arvosanavalinta on paikka, jossa monet ostopäätökset menevät pieleen. Erittäin vahvasti lukittuva tuote voi olla tarpeeton kiinnittimelle, joka on poistettava muutaman kuukauden välein, kun taas heikko laatu voi epäonnistua liitoksessa, joka näkee jatkuvaa tärinää. Oikea valinta riippuu tarvitsemastasi lujuudesta, liitoksen huoltotavasta ja sen kohtaamista käyttöolosuhteista.
Kolme vahvuustasoa
| Arvosana | Tyypillinen käyttö | Purkamismenetelmä | Paras istuvuus |
|---|---|---|---|
| Alhainen lujuus | Pienet ruuvit ja säätöpisteet | Käsityökalut | Säännöllinen tarkastus |
| Keskivahva | Yleiset koneiden kiinnikkeet | Vakiotyökalut | Rutiinihuolto |
| Korkea strength | Pysyvät rakenneliitokset | Lämpöavusteinen poisto | Raskas tärinä |
Matala lujuusluokka
Heikkolujuiset tuotteet sopivat pienille ruuveille, säätöruuveille ja kiinnikkeille, jotka avataan säännöllisesti tarkastusta varten. Ne estävät ruuvia ajautumasta, mutta silti mahdollistavat sen irrottamisen käsityökalulla. Koska ne on helppo irrottaa, ne ovat hyvä valinta kohteisiin, joissa huoltoaikataulu on lyhyt ja tärinätaso kohtalainen.
Keskivahvuusluokka
Keskivahva on yleiskäyttöinen valinta useimmille koneille. Se pitää lujasti tyypillisen tärinän alla ja voidaan irrottaa tavallisilla käsi- tai sähkötyökaluilla, kun huoltoa tarvitaan. Monet tehtaat käyttävät tätä laatua oletusarvona moottoreiden, pumppujen ja kuljetinrunkojen pulteissa ja varaavat vahvemman laadun liitoksille, joiden poistaminen on harvinaista.
Korkea lujuusluokka
Erittäin lujat tuotteet on tarkoitettu kestäviin liitoksiin tai kiinnikkeisiin, jotka toimivat voimakkaassa tärinässä. Kun ne ovat kovettuneet, ne vastustavat pyörimistä huomattavasti normaalin työkalun vääntömomentin tason yläpuolella. Purkaminen vaatii yleensä liitoksen kuumentamisen tiettyyn lämpötilaan, jotta kalvo pehmenee, minkä jälkeen se poistetaan huolellisesti. Tämän huoltotoimenpiteen vaiheen suunnittelu estää vaurioituneet kierteet ja katkenneet työkalut.
Valinnan tarkistuslista
- Epäjalometalli: teräs, ruostumaton teräs ja valurauta käyttäytyvät eri tavalla, joten varmista yhteensopivuus lajin kanssa.
- Kierrekoko: suuremmat halkaisijat tarvitsevat enemmän liimatilavuutta, kun taas pienet langat tarvitsevat ohuemman kalvon.
- Huoltosuunnitelma: päätä, poistetaanko kiinnitin rutiinihuollon aikana vai jätetäänkö se paikoilleen yksikön käyttöiän ajaksi.
- Käyttöolosuhteet: huomioi odotettu lämpötila-alue, altistuminen öljylle tai vedelle ja tärinätaso.
Anaerobisen ruuvilukitusliiman vaiheittainen käyttöopas
Oikea levitysmenettely on yhtä tärkeä kuin itse tuote. Useimmat epäonnistuneet liitokset johtuvat pikemminkin ohitetusta valmistelusta kuin liimasta. Alla olevat vaiheet koskevat useimpia nestemäisiä lankalukkoja, joita käytetään teollisuusympäristöissä.
- Pinnan valmistelu: Poista öljy, rasva, pöly ja vanha liima sekä sisä- että ulkokierteistä. Puhdas liuotinpyyhe, jota seuraa täydellinen kuivaus, on vakiomenetelmä. Puhtaat pinnat antavat kalvolle tasaisen kosketusalueen.
- Levitä liima: Aseta pieni määrä kierrealueelle, yleensä pultin ulkokierteeseen. Vältä ylimääräistä nestettä, koska ylimääräinen neste voi kulkeutua laakereihin, tiivisteisiin tai sähköalueisiin.
- Kokoa liitos: Pujota kiinnike paikoilleen ja kiristä se ilmoitettuun vääntömomenttiin. Kiristys työntää ilman ulos raosta ja levittää kalvon tasaisesti kierrepinnoille.
- Salli alkuasetus: Jätä liitos häiriöttömäksi, kun kalvo alkaa kovettua. Alkuasetusaika vaihtelee laadusta ja metallista riippuen, joten tarkista tarvittava aika datalehdestä ennen laitteen lataamista tai käyttöä.
- Salli täydellinen parantuminen: Täysi lujuus kehittyy pidemmän ikkunan yli huoneenlämmössä. Laitteen käyttäminen ennen täydellistä kovettumista voi vähentää lopullista pitovoimaa, joten suunnittele käyttöönottoaikataulu sen mukaisesti.
Materiaalit, jotka vaativat erityistä huomiota
Anaerobiset järjestelmät riippuvat aktiivisista metallipinnoista. Ruostumaton teräs, alumiini ja jotkut päällystetyt kiinnittimet voivat hidastaa kovettumista, ja passiiviset tai pinnoitetut pinnat saattavat tarvita pohjamaalin tai aktivaattorin saavuttaakseen täyden lujuuden. Muovilangat eivät sovellu, koska liima voi tunkeutua materiaaliin ja liitos ei välttämättä kestä odotetusti.
Yleiset virheet, jotka heikentävät lukitustehoa
Kokeneet teknikot tietävät, että useimmat viat johtuvat pienestä määrästä toistuvia virheitä. Niiden varhainen tunnistaminen säästää korjauksiin kuluvaa aikaa ja suojaa laitteiden luotettavuutta.
- Liiman levittäminen likaisille tai öljyisille lankoille, mikä heikentää sidosta ja johtaa varhaiseen löystymiseen.
- Liian paljon tuotetta käytetään, mikä voi aiheuttaa kalvon puristumisen ulos ja saastuttaa lähellä olevat pinnat.
- Usein irrotettavalle liitoksille valitaan korkea lujuusluokka, mikä lisää huoltoaikaa ja vaurioittaa.
- Kiristys sen jälkeen, kun kalvo on jo osittain kovettunut, mikä voi halkeilla kalvon ja vähentää lukitusvaikutusta.
- Kovetusikkunan huomioimatta jättäminen ja laitteiston käynnistäminen liian aikaisin, mikä alentaa lopullista puristinpidätystä.
Hyvä käytäntö on merkitä tuotteen laatu, erä ja kovettumisaika huoltokorttiin. Tämä nopeuttaa tulevia tarkastuksia ja auttaa tiimiä ymmärtämään, mitkä liitokset vaativat huomiota ajoitettujen seisokkien aikana.
Teknisten parametrien viite
Seuraavassa taulukossa luetellaan yleiset parametriluokat, joita suunnittelijat tyypillisesti tarkastelevat vertaillessaan anaerobisia kierrelukkeja. Arvot vaihtelevat laatujen ja valmistajien välillä, joten tuoteselosteen tulee aina olla suunnittelutyön lopullinen viite.
| Parametri | Tyypillinen viite | Tekninen huomautus |
|---|---|---|
| Hoitotyyppi | Anaerobinen, metalliaktivoitu | Vaatii rajoitetun metallikontaktin |
| Ulkonäkö | Värillinen neste, yleensä sininen, punainen tai vihreä | Väri auttaa tunnistamaan arvosanan kentällä |
| Langan kokoalue | Halkaisijaltaan pienet tai suuret kiinnikkeet | Sovita kalvon viskositeetti langan koon mukaan |
| Käyttölämpötila | Laaja alue, tyypillisesti pakkasesta noin 150 celsiusasteeseen | Vahvista korkeiden lujuuslaatujen raja |
| Ensimmäinen asetettu aika | Minuutteista lyhyeen ajanjaksoon | Vaihtelee laadun ja metallin mukaan |
| Täysi kovettumisaika | Useista tunteista noin yhteen päivään | Suunnittele käyttöönotto täydellisen kovettumisen jälkeen |
| Irrotusmomentti | Matala laatu käsityökaluilla, korkea laatu vaatii lämpöä | Käytä suunnittelussa tietosivun arvoja |
| Varastointi | Viileä, kuiva paikka suojassa suoralta auringonvalolta | Pidä pullo suljettuna, kun sitä ei käytetä |
Usein kysyttyjä kysymyksiä anaerobisista lankalokeroista
Alla olevat kysymykset kattavat kohdat, jotka insinöörit ja huoltotiimit nostavat esiin useimmin arvioidessaan kierreluittotuotteen.
Q1: Mitä eroa on kierrelukkolla ja kierretiivisteellä?
Lankakaappi keskittyy estämään kiinnitintä pyörimästä löysästi tärinän vaikutuksesta. Kierretiivisteaine keskittyy estämään nesteen ja kaasun kulkemisen kierrereittiä pitkin. Monet anaerobiset tuotteet tekevät molempia, joten valinta riippuu siitä, kumpi vaatimus on tärkeämpi nivelelle.
Q2: Voidaanko erittäin vahva anaerobinen kierrelukko poistaa?
Kyllä, mutta poistaminen vaatii yleensä liitoksen kuumentamisen tuoteselosteessa ilmoitettuun lämpötilaan. Kun kalvo pehmenee, kiinnitintä voidaan kääntää tavallisilla työkaluilla. Tämän huoltotoimenpiteen vaiheen suunnittelu välttää vaurioituneet kierteet.
Q3: Toimiiko anaerobinen kierrelukitusliima ruostumattomalla teräksellä?
Ruostumaton teräs voi kovettua, mutta se on vähemmän aktiivinen kuin tavallinen hiiliteräs, joten kovettuminen voi olla hitaampaa. Jotkut sovellukset käyttävät aluketta tai aktivaattoria saavuttaakseen täyden vahvuuden. Testaa aina todellista materiaalia ennen tuotantokäyttöä.
Q4: Kestääkö ruuvilukitusliima öljyä ja korkeita lämpötiloja?
Kovetetut anaerobiset kalvot kestävät useimpia teollisuusöljyjä ja toimivat hyvin laajalla lämpötila-alueella. Tarkka raja riippuu laadusta, joten vertaa käyttölämpötilaa tuoteselosteessa laitteesi olosuhteisiin.
Q5: Voidaanko anaerobista liimaa käyttää muovilangoissa?
Sitä ei suositella. Anaerobiset järjestelmät on suunniteltu metallipinnoille, jotka aktivoivat kovettumisen, ja kemia voi hyökätä joihinkin muoveihin tai ne eivät tartu kunnolla. Valitse muoviosille tuote, joka on erityisesti luokiteltu näille materiaaleille.
